产品详情

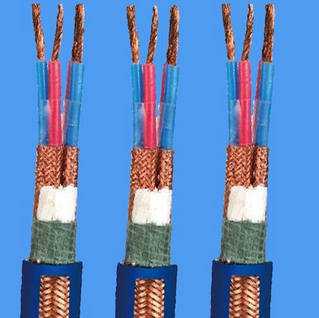

RVV护套线-PVC绝缘护套软线RVV
分享到:
RVV护套线-PVC绝缘护套软线RVV
商城价:
0.00
产品详情

RVV护套线-PVC绝缘护套软线RVV

RVVRVV电缆全称轻型铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆,又称轻型聚氯乙烯护套软线,俗称软护套线,是护套线的一种。
R: 代表软线\软结构的意思
V:聚氯乙烯绝缘

V:聚氯乙烯护套

RVV 内芯是很多小细丝组成的,RVV2个内芯,每个内芯的截面是1.5,但是每个内芯是有30根直径为0.25MM的铜丝组成。
所以BVV比RVV 硬。RVV软线属于护套线的一种,它的导体是软丝。电压等级为4500/750V.


RVVP屏蔽电线电缆


一、产品标准:GB12972.6---91

二、使用范围

  本产品适用于变压器及类似设备用

三、使用特性

  1.额定电压U0/U 3.6/6KV

  2.电缆导体的长期工作温度为90°C

  3.电缆的最小弯曲半径为电缆直径6倍

  4.电缆不得在日光下长期暴露

  5.电缆的底线芯必须良好接地

四、型号、名称及用途

  型号:RVVP 名称 屏蔽护套软电缆 用途 额定电压为3.6/6KV的井下移动变压器及类似设备的电源连接

五、主要技术性能

  1.成品电缆应该经受工频交流电压实验动力线芯为11.0kv5min

  2.过渡电阻

  屏蔽层或监视层的过渡电阻应该不大于3kΩ。

  3.燃烧试验

  电缆应经受GB12666.2 DZ---1所规定的燃烧试验

  4.局部放电实验

  1.5U0放电量不大于20PC

  5.介质损耗角正切试验

  U0时不大于0.035.

  6.冲击电压试验

  95°C,60KV正负极性格各10次之后,对电缆式样施加工频11KV电压,15min

  7.电缆应能经受3U。,4h工频电压试验

一:产品特点及用途

适用于交流额定电压450/750及以下仪表用控制电缆产品,巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽,抗干扰性能优越,广泛用于计算机测控装置。

二:产品执行标准

Q/HHTZH008

阻燃特性试验执行GB12666.5-90标准

三:使用特性

1.   交流额定电压:U0/U 450/750KV

2.   最高工作温度不超过70℃。

3.   电缆安装敷设温度应不低于0℃。

4.   电缆允许弯曲半径:非铠装电缆最小为电缆外径的10倍

铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍

四:基本型号及名称

1.仪表用控制电缆

KJYVP

聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆

KJYVPR

聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆

KJYVP2

聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆

KJYVP2R

聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆

KJYVP3

聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆

KJYVPR

聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆

KJYVP

聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆

KJYVPR

聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆

KJYVP2

聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆

KJYVP2R

聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆

KJYVP3

聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆

KJYVPR

聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆

阻燃型电缆在型号前加ZR

2 数字巡回检测装置用屏蔽电缆

KJCP


KJCPR


五:代号名称和含义

2

项目

代号

说明

阻燃特性

ZR

A、B、C级阻燃

系列代号

KJ

仪表用控制电缆(数字巡回控制电缆)

绝缘材料

V

聚氯乙烯、阻燃聚氯乙烯

Y

聚乙烯

护套材料

V

聚氯乙烯、阻燃聚氯乙烯

屏蔽材料

P

铜丝编织屏蔽

P1

镀锡铜丝屏蔽

P2

铜带绕包屏蔽

P3

铝塑绕包屏蔽

铠装材料

22

钢带铠装聚氯乙烯护套

23

钢带铠装聚乙烯护套

32

钢丝铠装聚氯乙烯护套

33

钢丝铠装聚乙烯护套

导体结构

A

单股导体

B

7股绞合导体

R

多股绞合导体

六:主要技术指标

1.   成品电缆导体直流电阻(Ω/km.20℃)参照附录表3。

2.20℃时绝缘电阻不小于5000MΩ/KM,成品电缆经受交流50HZ2.0KV/5min电压试验不击穿。

七:基本电缆规格及结构参数

参照塑料绝缘屏蔽控制电缆及相同结构计算机控制电缆。
